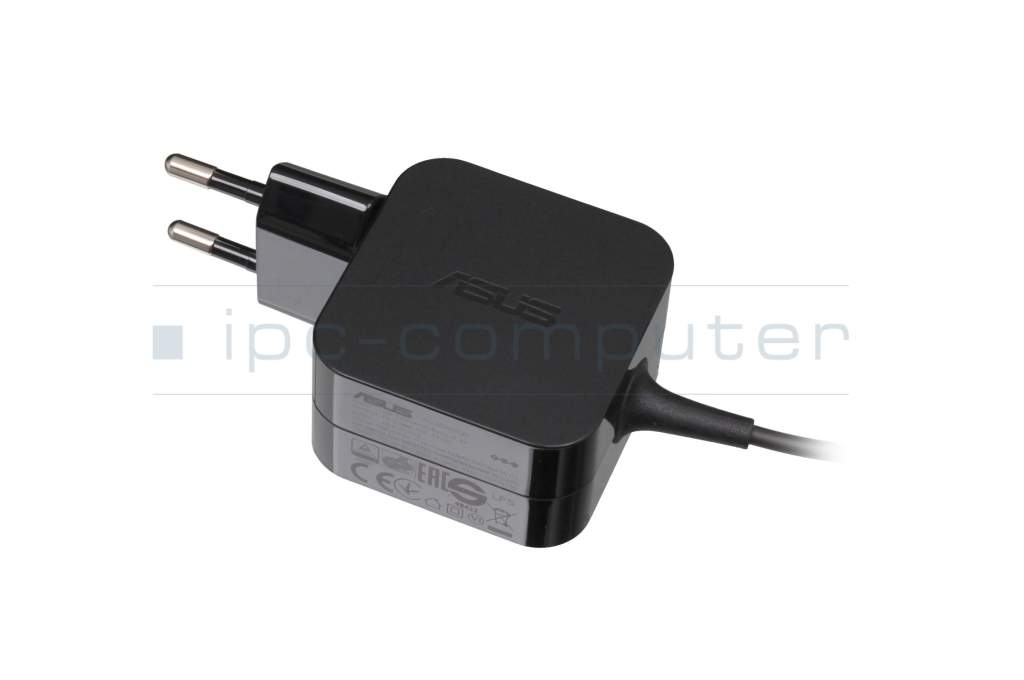

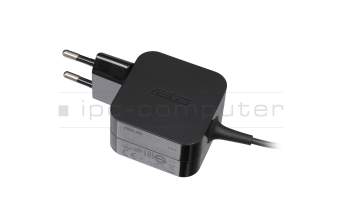

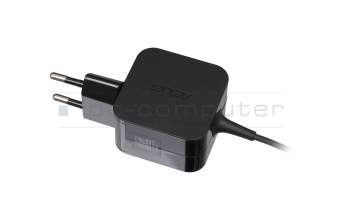

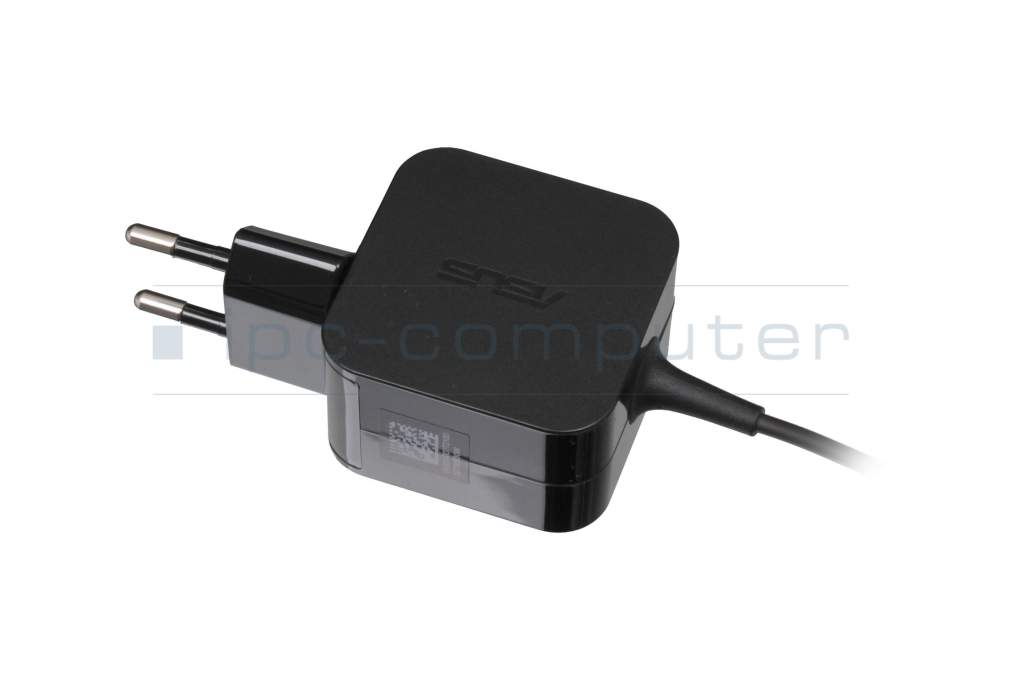

AD890026 Original Asus Netzteil 33,0 Watt EU Wallplug

Hersteller

Asus

Ersatzteilnummer

AD890026

Sub-Partnummern

0A001-00022900, 0A001-00771300, 0A001-00772100, AD2131020

Sicherheitsinformationen

Bei der angebotenen Herstellernummer handelt es sich um eine Alternative (Substitut) zur der von Ihnen gesuchten Ersatzteilnummer.

Allgemeine Daten

Artikelzustand

Neu

Hersteller

Originalware direkt von Asus

Einsatzzweck

Notebooks

Farbe

schwarz

Lieferumfang

inkl. Wallplug (EU)

Technische Daten

Spannung (Volt)

19,0 Volt

Stromstärke (Ampere)

1,75 Ampere

Ausgangsleistung (Watt)

33,0 Watt

Eingangsspannung

100-240V / 50-60Hz

Energieeffizienz

V

Notebook Stecker

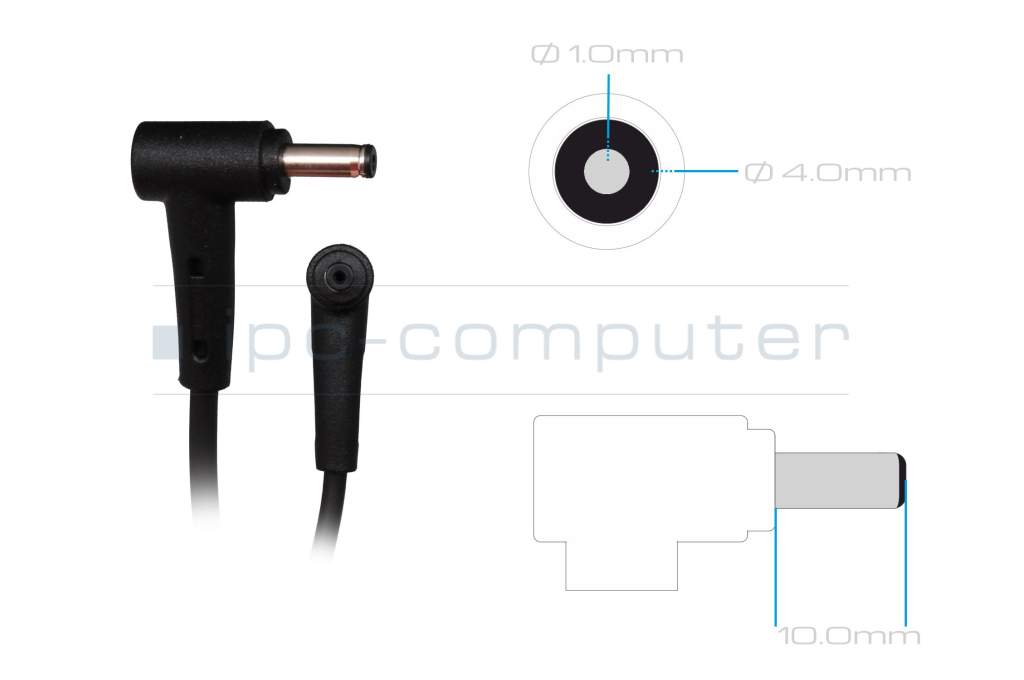

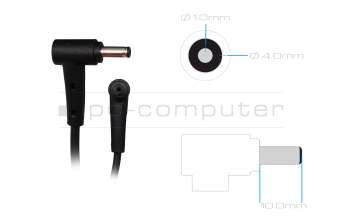

Steckertyp / -form

rund / 90° abgewinkelt

Steckerlänge (mm)

10,0 mm

Steckerdurchmesser außen / innen

4,0 mm / 1,2 mm

Stift im Stecker

Nein

Länge Anschlusskabel (m) (ca.)

2.40 m

Maße

Länge / Breite / Höhe

91 mm / 29 mm / 54 mm

Weitere Daten

Überlast-, kurzschluss- und überhitzungsgeschützt

Ja

Prüfsiegel

CE
PCT
TÜV Geprüfte Sicherheit
UL Listed

Kategorisierung

Kategorie

Netzteil

Verwendung

Notebook / Laptop

Auszug passender Modelle für P/N AD890026

Asus X200CA , Asus VivoBook Q200E , Asus Chromebook C300MA , Asus R413MA , Asus VivoBook Max X441SA , Asus VivoBook E402NA , Asus VivoBook E502NA , Asus VivoBook D540SA , Asus VivoBook L403NA , Asus VivoBook Flip 14 TP401NA

Sie haben diesen Artikel anhand einer Ersatzteilnummer gefunden. Gerne prüfen wir ob es sich dabei auch um das passende Ersatzteil für Ihr Gerät handelt. Geben Sie hierfür bei der Bestellung bitte den Hersteller und die Modell Bezeichnung in der Bestellanmerkung an.

Wie identifiziere ich mein Notebook Modell?
